Liitiumraudfosfaadi (LiFePO4) energiasalvestussüsteemide (ESS) kasutuselevõtt kaubandus- ja tööstussektorites (C&I) on seotud rangete tööpiirinõuetega. Kuigi LiFePO4 keemiale on omane termiline stabiilsus võrreldes nikkel-mangaan-koobalti (NMC) variantidega, ohustavad rakkude tasakaalustamatus, termilise leviku ja juhtimistopoloogia vead siiski vara pikaealisust.

Üksik element, mis töötab väljaspool oma optimaalset pingeakent (2,5 V kuni 3,65 V), võib esile kutsuda lokaalse lagunemise, vähendades kasutatavat paketi mahtu kuni 35% 1500 tsükli jooksul. Lisaks ohustab ebapiisav soojusseire lokaliseeritud küttesündmusi, mis põhjustab süsteemi ootamatut väljalülitumist ja seisakuid.

Pikaajalise-tasandatud salvestuskulude (LCOS) kaitsmiseks vajavad EPC töövõtjad ja projektijuhid tugevat, mitmekihilist akuhaldussüsteemi (BMS) arhitektuuri. See analüüs kirjeldab esmaseid juhtimismehhanisme, tasakaalustamise topoloogiaid ja diagnostikaprotokolle, mis on olulised utiliidi -klassi LiFePO4 paki stabiilsuse tagamiseks.

Tehniline analüüs: põhilised ohutusmehhanismid ja arhitektuur

Elastne BMS tugineb hajutatud ülem{0}}alamarhitektuurile. Analog Front{2}}End (AFE) IC-id jälgivad otse rakurühmi, edastades telemeetria isoleeritud CAN-siiniliideste kaudu kesksele MCU-le.

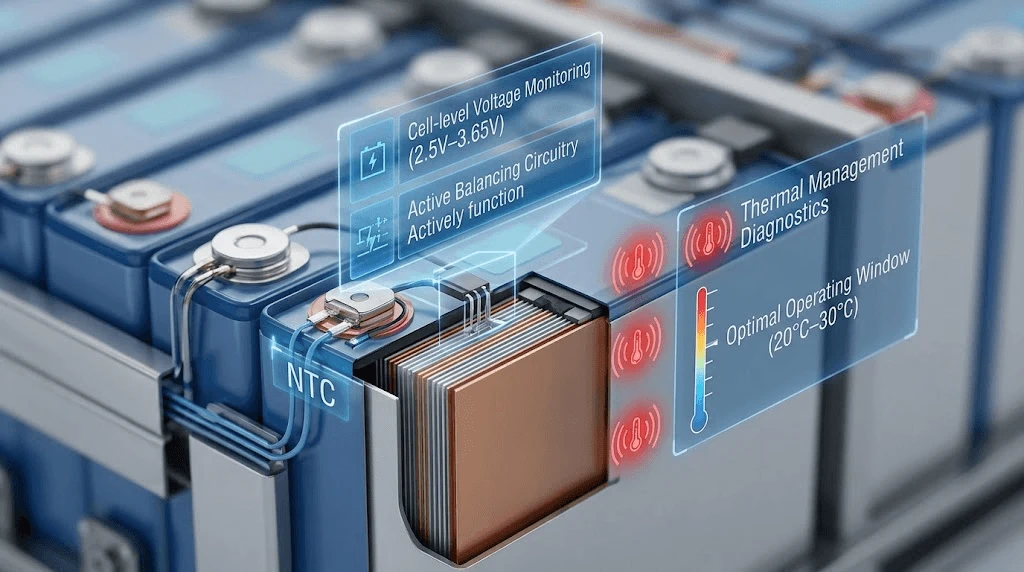

1. Kärje-taseme pinge jälgimine ja läve kalibreerimine

Täppispinge tuvastamiseks on vaja spetsiaalseid AFE kanaleid signaali tolerantsiga < ±2 mV. Standardsed LiFePO4 tühjenemiskõverad kujutavad äärmiselt tasast pingeplatood vahemikus 30% kuni 80% laadimisoleku (SOC), muutes avatud -vooluahela pinge (OCV) meetodid oleku hindamiseks ebapiisavaks. Kõrge -klassi BMS ühendab Coulombi loenduse laiendatud Kalmani filtri (EKF) algoritmidega, et jälgida SOC-i täpselt ±2 piires. Kaitseparameetrite läved peavad olema AFE-kihil riistvaraliselt{9}}jõustatud, et tagada MCU püsivara latentsusest sõltumatu täitmine:

Üle-pinge katkestus (OVC):3,65 V (elemendi tase) / viivitus:<10 ms

Üle{0}}pinge taastamine: 3.45V

-Pinge katkestus (UVC):2,50 V (elemendi tase) / viivitus:<10ms

Pingetaaste all:-2.80V

2. Aktiivsed rakkude tasakaalustamise topoloogiad

Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), on vajalik aktiivne tasakaalustamine.

Aktiivsed süsteemid kasutavad kahesuunalisi alalisvoolu-alalisvoolumuundureid või mahtuvuslikke lülitusvõrke, et kanda laengut kõrgema-pingega elementidelt madalama-pingega elementidesse nii laadimis- kui tühjendustsüklite ajal. Võimaldades voolude tasakaalustamise vahemikus 2A kuni 5A, leevendavad aktiivsed topoloogiad võimsuse kadu suurte rakkude stringide vahel, parandades kasutatavat energiatootlust vara elutsükli jooksul.

3. Soojusjuhtimine ja ennustav diagnostika

Temperatuuri kõikumine mooduli lõikes ei tohiks ületada 3 kraadi. BMS kasutab negatiivse temperatuurikoefitsiendi (NTC) termistoreid, mis on konfigureeritud minimaalse suhtega 1 andur 4 seeriaelemendi kohta, pluss täiendavad sondid, mis on ühendatud toite-MOSFET-ide ja põhisiinide külge.

Integreeritud püsivara arvutab pidevalt soojusgradiente dT/dt. Kui lokaliseeritud raku temperatuuri muutumise kiirus ületab 1 kraadi minutis, käivitab süsteem diagnostilised hoiatused enne absoluutse üle{2}}temperatuuri piirini jõudmist (55 kraadi laadimine / 60 kraadi tühjenemine).

Tööstusstandardid ja mõju LCOS-ile

Tööstusliku{0}}klassi BMS-i valimine muudab otseselt projekti finantsseisundit, pikendades elutsükli läbilaskevõimet ja vähendades tegevuskulusid (OpEx).

LCOS-i mõjuanalüüs

Säilitades elemendi tasakaalustamatust 8000-tsükli jooksul alla 10 mV, hoiab aktiivne-balansseeriv BMS ära isoleeritud madalpingeelementide põhjustatud stringide enneaegse väljalülitamise. See võimalus vähendab tasandatud salvestuskulusid (LCOS) järgmiselt:

· Kasutatava võimsuse säilitamine:Hoiab ära "nõrgeima lüli" efekti, hoides stringi mahu nominaalreitingu lähedal.

· Vähendatud asendustsüklid:Pikendab paketi üldist kasutusiga üle 10 aasta, ilma et oleks vaja keskmise elueaga rakumooduleid välja vahetada.

Süsteemi integreerimine ja ühilduvus

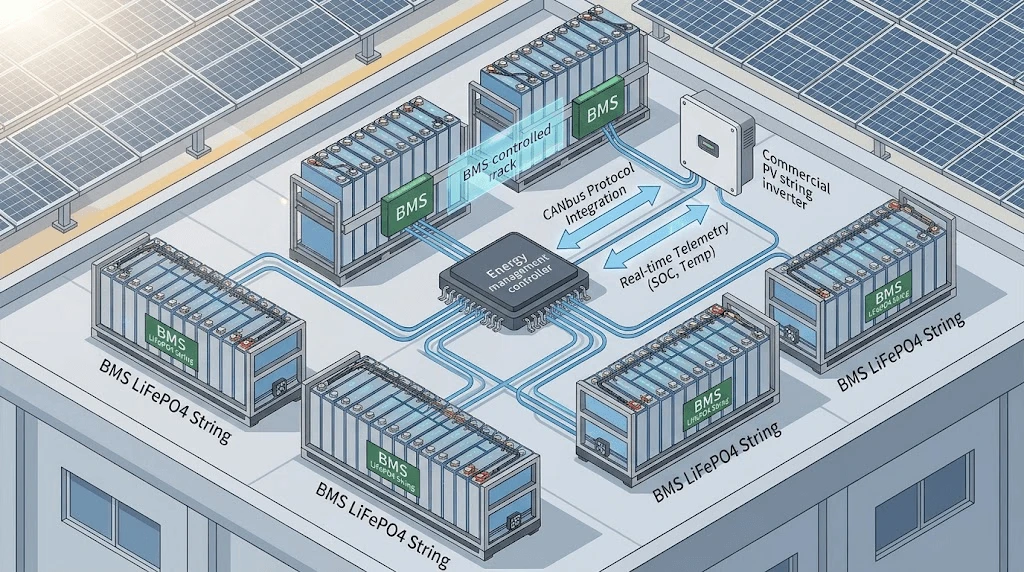

Ühilduv BMS peab sujuvalt liidestuma ülesvoolu toitemuundamissüsteemide (PCS) ja päikeseenergia laadimiskontrolleritega.

Kui kasutate selliseid kaubanduslikke salvestuslahendusi nagu25,6 V 100 Ah energiasalvestusmoodul, tööstusside sõltub madala{0}}latentsusega CAN siini 2.0B ja Modbus RTU protokollidest. BMS edastab muundurile reaalajas dünaamilised tööpiirangud:

Laadimisvoolu limiit (CCL):Dünaamiliselt reguleeritud elemendi maksimaalse pinge ja sisetemperatuuri alusel.

Tühjendusvoolu piir (DCL):Reguleeritud elemendi minimaalse pinge, temperatuuri ja praeguse SOC alusel.

See suletud{0}}ahelaga side sunnib muundurit drosseldama väljundit enne soojus- või pingepiirangute ületamist, vältides süsteemi rasket väljalülitamist suure koormusprofiili korral.

Kvaliteedikontroll ja ülemaailmne vastavus

Tööstusohutuse tagamine nõuab ülemaailmsete testimisstandardite kontrollitud järgimist.

UL 1973:Statsionaarsetes rakendustes kasutatavate akude ohutusstandard. Kontrollib konstruktsiooni terviklikkust, rakkude isolatsiooni ja elektriohutust rikete korral.

IEC 62619:Nõuab tööstuslike liitiumakude funktsionaalse ohutuse katseid, sealhulgas termilise leviku testimist ja juhtseadme tarkvara ohutuskontrolli.

ÜRO 38.3:Transpordiohutuse testimine, sealhulgas kõrguse simulatsioon, termošokk, vibratsioon, löök, väline lühis ja sundlahendus.

Tootmiskvaliteedi kontroll peab hõlmama automatiseeritud -lõpu-(EOL) testimist. Iga BMS-i plaat läbib enne lõplikku kokkupanekut lühise-kaitsekontrolli, kalibreerimiskontrolli kõigis mõõtmiskanalites ja põleb-konditsioneerimises kõrgendatud termilistes tingimustes (50 kraadi).

KKK

1. Kuidas BMS takistab termilist levikut lühise{1}}tingimustes?

BMS kasutab kahe-tasandi kaitsestrateegiat: esmase lühis-riistvarakatkestused käivitavad ülikiired pooljuht-lüliti/MOSFET-i katkestused < 100 mikrosekundi jooksul, kui voolulävi rikutakse. Kui kasutate mehaanilist relee või kontaktori topoloogiat, tagavad ülikiired pooljuhtkaitsmed sekundaarse füüsilise isolatsiooni. Lisaks jälgib juhtseadme püsivara dT/dt vektoreid, et tuvastada sisemine lühis enne gaasi väljalaskmist või soojuse levikut.

2. Millised on logistika- ja ohutusnõuded suure -võimsusega LiFePO4 pakkide välismaale saatmisel?

Kõik pakendid peavad olema sertifitseeritud vastavalt ÜRO 38.3 eeskirjadele ja tarnida laadimisriigis (SOC) 30–50%. Pakkide jaoks on vaja ÜRO -sertifitseeritud ohtlikke pakendeid (9. klassi ohtlikud kaubad), millel on tugevdatud sisemine isolatsioon, lühise{6}}klemmide kaitse ja niiskuskindel sisemine ümbris. BMS peab olema transpordi ajal seadistatud madala-võimsusega "sügaval unerežiimil", et piirata isetühjenemist < 0,5% kuus.

3. Millised on piirid kohandatud OEM/ODM BMS-i püsivara kohandamisel konkreetsete inverteriprotokollide jaoks?

Kohandamise piirid hõlmavad CANbus/RS485 raamistruktuuride muutmist, kohandatud Modbusi registri aadresside kaardistamist, dünaamiliste SOC/SOH arvutusalgoritmide kohandamist ja kohandatud temperatuuri/pinge väljalülituskõverate konfigureerimist. Füüsilise kihi modifikatsioonid võimaldavad valida pooljuht-MOSFET-lülituse või välise kontaktori draiveri ahelate vahel, mis põhinevad süsteemi pingepiirangutel (kuni 1000 VDC. Püsivaraprotokolli kohandamise standardne inseneritöö on tavaliselt 2–3 nädalat).
